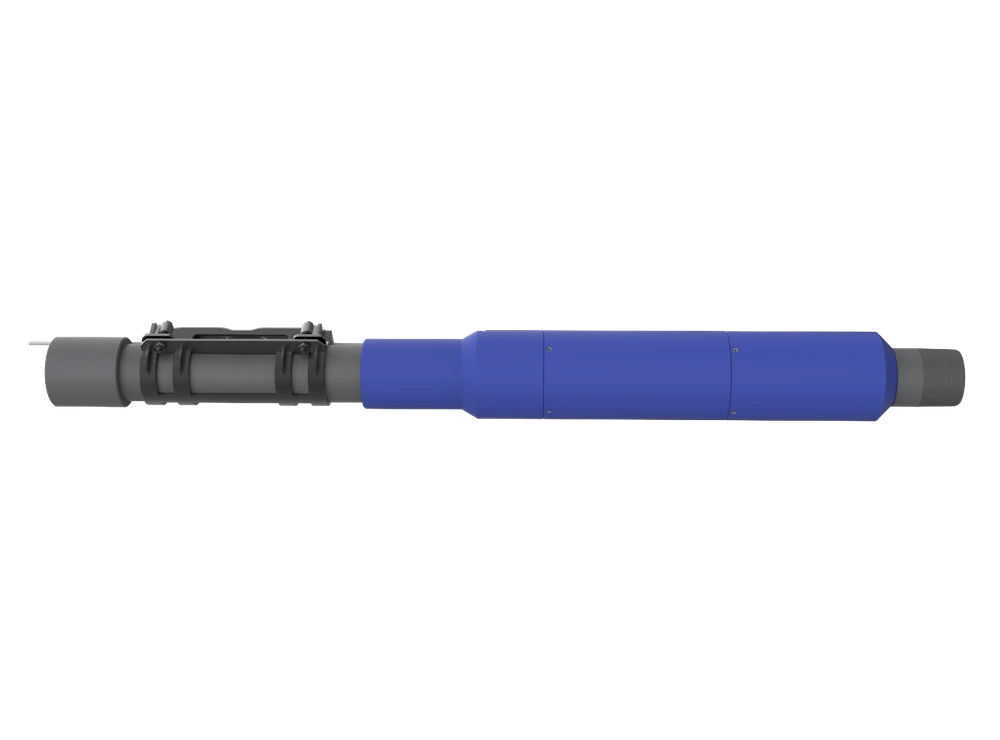

Клапан-отсекатель

Клапан-отсекатель с гидравлическим управлением.

Преимущества

  • проходная площадь соответствует внутреннему диаметру НКТ 114;
  • коррозионностойкое исполнение S13Cr-110;
  • возможность блокировки в открытом положении;
  • возможность установки дублирующего клапан-отсекателя и вспомогательного оборудования;
  • функция самовыравнивания.

Технические характеристики

  • максимальный наружный диаметр: 184 мм
  • выдерживаемый перепад давления: до 70 МПа
  • давление открытия: 17 МПа
  • температура: до 148 ºС
  • типоразмеры: 114/245

Область и опыт применения

Клапан-отсекатель устанавливается в составе НКТ над стингером, имеет проходной канал и предназначен для сообщения верхнего и нижнего трубного пространства и обеспечения возможности перекрытия скважины. Клапан удерживается в открытом положении давлением в гидравлической контрольной линии. Управление клапаном осуществляется с наземной станции с возможностью удалённого подключения.
