Многофазный расходомер (МФР)

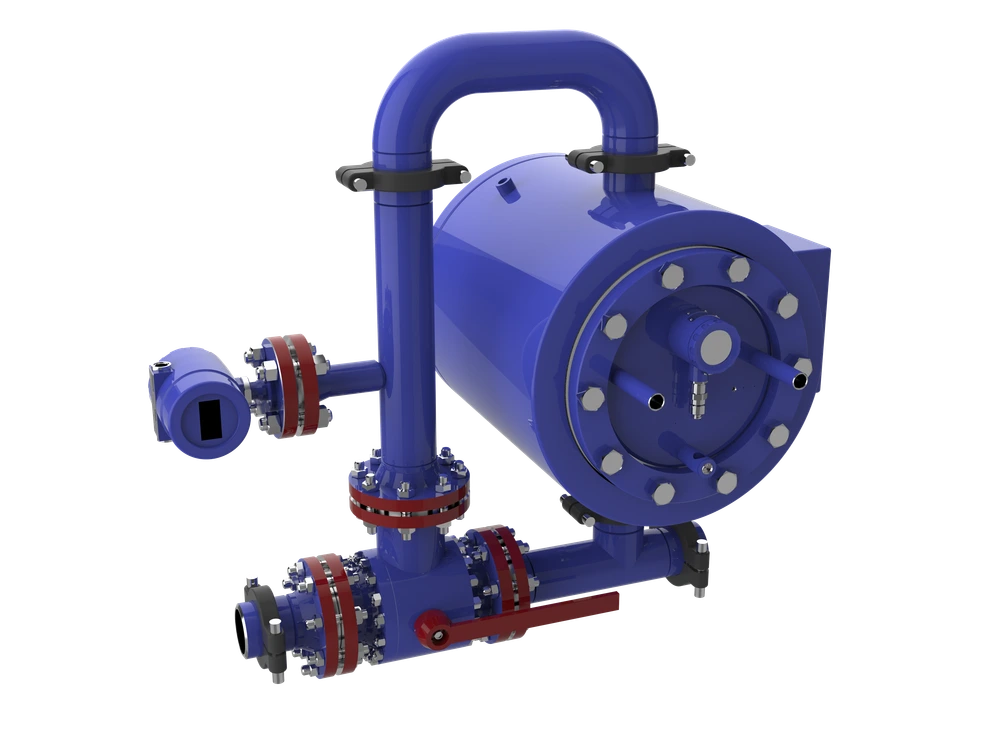

Многофазный расходомер (МФР) предназначен для измерения массового расхода массы жидкости в нефтегазоводяной смеси (скважинной жидкости). Состоит из счётчика ковшового скважинной жидкости и анализатора объёмной доли воды в нефтегазоводяной смеси. Дополнительно можно установить датчик давления, датчик температуры, пробоотборник.
Преимущества
- мгновенные измерения расхода и обводнённости нефти в режиме реального времени;
- минимальные капитальные затраты — простая установка прямо на устье, компактные размеры;
- низкие эксплуатационные затраты — в составе нет опасного источника радиоактивного гамма-излучения;
- измерения в многофазном потоке без сепарации газа;
- высокая коррозионная стойкость независимо от солёности воды;
- высокая повторяемость измерений;
- средняя наработка на отказ: 105 000 ч;
- средний срок службы: не менее 12 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- диапазон измерений массового расхода жидкой фазы: от 0,24 до 420 т/сут (в зависимости от исполнения);
- измеряемая среда: газожидкостная смесь (нефть, пластовая вода и свободный нефтяной газ);
- рабочее давление: не более 6,3 МПа;
- объёмная доля воды в измеряемой среде: от 0,1 до 99,9%;
- объёмное содержание свободного газа: не менее 2,0%;
- вязкость измеряемой среды: не более 1000 мм²/с;
- погрешность измерений массы и расхода: ±2,5% (при вязкости нефти до 200 мПа·с), ±10,0% (свыше 200 мПа·с);
- температура окружающей среды: от −60 до +50 °C;
- электропитание: постоянный ток 9–30 В, переменный ток 50 Гц 187–242 В;
- относительная влажность окружающего воздуха: от 40 до 80%.
ОБЛАСТЬ И ОПЫТ ПРИМЕНЕНИЯ:
МФР позволяет проводить измерение массового расхода и массы жидкости, дебита нефтяных скважин по сырой нефти, объёмной доли воды, давления и температуры потока в точке измерения, а также осуществлять отбор проб продукции скважины. Область применения — нефтегазодобывающая промышленность.
